单级离心泵的主要零部件有哪些？
|
|
发布日期：[2014-07-07] 共阅[1288]次 |
单级离心泵的主要零部件有哪些？

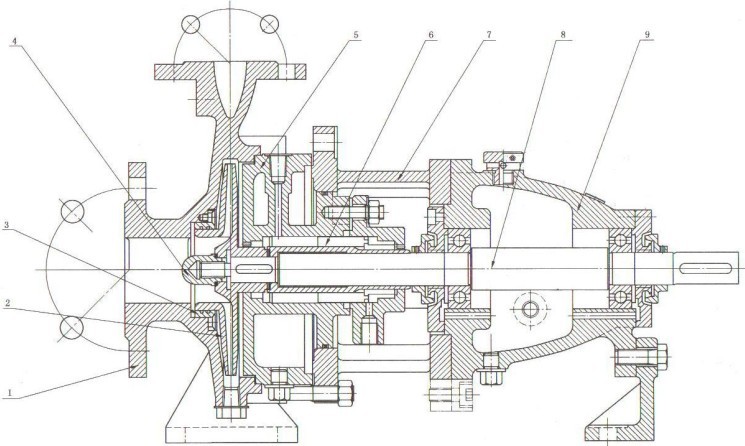

1-泵壳；2-叶轮；3-密封环；4-叶轮螺母；5-泵盖；6-密封部件；
7-中间支承；8-轴；9-悬架部件
图1 单级离心泵结构示意图 （1）泵壳
离心泵泵壳有轴向剖分式和径向剖分式两种。大多数单级泵的壳体都是蜗壳式的，多级泵径向剖分壳体一般为环形壳体或圆形壳体。一般蜗壳式泵壳内腔呈螺旋型流道，用以收集从叶轮中流出的液体，并引向扩散管至泵出口。泵壳承受全部的工作压力和液体的热负荷。
（2）叶轮
叶轮是*的做功部件，泵通过叶轮对液体做功。叶轮的结构型式有闭式、开式、半开式三种。闭式叶轮由叶片、前盖板、后盖板组成。半开式叶轮由叶片和后盖板组成。开式叶轮只有叶片，无前后盖板。闭式叶轮效率较高，开式叶轮效率较低。
（3）密封环
密封环的作用是防止离心泵的内泄漏和外泄漏．由耐磨材料制成的密封环，镶于叶轮前后盖板和泵壳上，磨损后可以更换。
（4）轴和轴承
泵轴一端固定叶轮，一端装联轴器。根据离心泵的大小，轴承可选用滚动轴承和滑动轴承。
（5）轴封
轴封一般有机械密封和填料密封两种。一般离心泵均设计成既能装填料密封，又能装机械密封。 |
|
| |
|
|
